مگنت یکی از مهمترین سنسورهای حفاظتی در دزدگیرهای اماکن است و نقش آن از چیزی که فکر کنی جدیتر است. این سنسور ساده ولی دقیق، باز و بسته شدن درب و پنجرهها را تشخیص میدهد و در صورت فعال بودن دزدگیر، بلافاصله آلارم را تحریک میکند. نصب درست مگنت باعث میشود سیستم امنیتی بدون خطا و دقیقا مطابق انتظار عمل کند. در بسیاری از پروژهها دیدهایم که نصب اشتباه یا سیمکشی نادرست باعث اعلام هشدارهای کاذب یا عدم تشخیص باز شدن درب میشود. به همین دلیل یاد گرفتن اصول صحیح نصب، یک مهارت مهم برای تکنسینهای دزدگیر و حتی کاربران حرفهای است. در این مقاله همه مراحل نصب از صفر تا صد را با جزئیات کامل توضیح میدهیم؛ از معرفی ساختار مگنت گرفته تا آمادهسازی محل نصب، سیمکشی، اتصال به پنل مرکزی و تست عملکرد. با این راهنما میتوانی مطمئن باشی مگنت درب و پنجره عملکرد درست و بدون خطا خواهد داشت.
مگنت دزدگیر یا همان سنسور مغناطیسی یکی از سادهترین ولی دقیقترین حسگرهای امنیتی در سیستم دزدگیر است. این سنسور از دو بخش تشکیل شده که یکی بدنه اصلی دارای سوئیچ مغناطیسی و دیگری یک آهنربای دائمی است. هنگامی که این دو بخش در کنار هم قرار دارند، مدار داخلی بسته باقی میماند و به محض جدا شدن در هنگام باز شدن درب، مدار قطع شده و زون به حالت هشدار وارد میشود. عملکرد این سنسور کاملا بر اساس میدان مغناطیسی است و همین موضوع باعث میشود حساسیت بالایی داشته باشد. دقت مگنتها باعث میشود برای ورودیهایی مانند درب ورودی منزل، انبار، پنجرهها و حتی دربهای کمدهای حساس استفاده شوند. برای اینکه عملکرد درستی داشته باشند باید فاصله بین دو قطعه به خوبی تنظیم شود تا در زمان باز شدن درب فوراً به دزدگیر سیگنال ارسال شود.
سنسور مغناطیسی از دو بخش اصلی تشکیل میشود؛ یک بخش شامل ریدسوئیچ است که داخل یک محفظه پلاستیکی قرار دارد و بخش دیگر یک آهنربا است. ریدسوئیچ یک کلید حساس به میدان مغناطیسی است که هنگام نزدیک بودن آهنربا در حالت بسته قرار میگیرد. زمانی که آهنربا از آن دور میشود، این کلید به صورت خودکار باز شده و مدار قطع میشود. این ساختار ساده اما بسیار کاربردی باعث میشود مگنت با دقت بالا عمل کند. استفاده از مواد مقاوم در ساخت آن نیز باعث میشود در برابر ضربه و حرارت عملکرد قابل اعتمادی داشته باشد.
در حالت عادی که درب بسته است، آهنربا نزدیک به ریدسوئیچ قرار دارد و این نزدیکی باعث بسته بودن مدار میشود. وقتی درب باز میشود، فاصله بین آهنربا و سوئیچ بیشتر شده و مدار قطع میشود. همین قطع شدن برای پنل دزدگیر به معنی هشدار است. سرعت قطع شدن مدار بسیار بالا است و معمولا هیچ تاخیری در عملکرد دیده نمیشود. این فرآیند در تمام مگنتهای استاندارد ثابت است و صرفاً طراحی ظاهری یا ابعاد ممکن است متفاوت باشد.
مگنتها از نظر نوع مدار به دو نوع NC و NO تقسیم میشوند. نوع NC یا نرمال کلوز زمانی مدار را بسته نگه میدارد که آهنربا نزدیک باشد و بیشتر در دزدگیرها از همین نوع استفاده میشود. نوع NO یا نرمال اوپن برعکس عمل میکند و مدار در حالت عادی باز است. در دزدگیرهای اماکن تقریباً همیشه مگنت NC استفاده میشود زیرا رفتار آن با منطق حفاظتی سازگارتر است و در صورت قطع سیم نیز هشدار میدهد.
قبل از اینکه مگنت را به درب یا پنجره وصل کنیم باید چند مرحله آمادهسازی را انجام دهیم. این آمادهسازیها کمک میکند محل نصب درست انتخاب شود، سیمکشی استاندارد انجام شود و در نهایت عملکرد سنسور بدون خطا باشد. بسیاری از خطاها زمانی ایجاد میشود که محل نصب اشتباه یا فاصله مناسب رعایت نشده باشد. همچنین شناخت نوع درب یا پنجره برای انتخاب مگنت اهمیت دارد، چون مگنتهای مخصوص آهنی، چوبی و UPVC متفاوت هستند.
قبل از نصب باید دقیقاً مشخص شود سنسور روی کدام بخش از درب یا پنجره قرار میگیرد. معمولاً بخش ثابت درب برای نصب ریدسوئیچ و بخش متحرک برای آهنربا انتخاب میشود. باید مطمئن شوید هنگام بسته شدن درب دو قطعه دقیقاً روبهروی هم قرار میگیرند. اگر اختلاف سطح وجود دارد باید از پایه مخصوص یا چسب مناسب استفاده شود تا ارتفاع تنظیم شود. انتخاب محل درست نصب باعث میشود در هنگام باز شدن حتی چند میلیمتر نیز مدار به درستی قطع شود.
برای دربهای چوبی، فلزی و پنجرههای UPVC مگنتهای متفاوتی وجود دارد. مگنت مخصوص دربهای فلزی دارای قدرت آهنربای بالاتر است. برای دربهای چوبی معمولا مگنتهای معمولی کافی هستند. انتخاب اشتباه نوع مگنت باعث میشود میدان مغناطیسی به اندازه مورد نیاز ایجاد نشود و سنسور عملکرد نامناسبی داشته باشد. همچنین باید به ابعاد درب و اینکه چقدر فضای نصب وجود دارد توجه کرد.
قبل از نصب باید سیستم دزدگیر را غیرفعال و برق پنل را قطع کرد تا از ایجاد هشدار جلوگیری شود. همچنین بهتر است باتری بکاپ برای چند دقیقه قطع شود. در زمان سیمکشی باید از سیمهای مقاوم و با روکش مناسب استفاده شود تا در طولانیمدت دچار آسیب نشوند. رعایت این نکات ایمنی از بروز خطاهای احتمالی و آسیب به پنل جلوگیری میکند.
در این بخش رامتین میرسیم به اصل مطلب، یعنی نصب فیزیکی مگنت و اتصال آن به پنل دزدگیر. این مرحله شامل نصب بدنه اصلی، جایگذاری صحیح آهنربا، سیمکشی تا پنل و در نهایت اتصال به زونها است. اگر این مراحل درست انجام شوند، مگنت سالها بدون مشکل کار خواهد کرد. دقت در فاصلهگذاری و سیمکشی اصولی از مهمترین نکات اجرایی محسوب میشود.
مگنت از دو قسمت تشکیل شده که باید دقیقاً روبهروی یکدیگر نصب شوند. قسمت اصلی که ریدسوئیچ در آن قرار دارد روی بخش ثابت درب نصب میشود و آهنربا روی بخش متحرک. فاصله بین دو قطعه باید کمتر از یک سانتیمتر باشد تا عملکرد سنسور دقیق باشد. اگر سطح نصب ناهموار است میتوان از چسب دوطرفه قوی یا پایه نصب استفاده کرد. پس از نصب باید چندبار درب باز و بسته شود تا مطمئن شوید جایگذاری درست انجام شده است.
پس از نصب فیزیکی باید سیمکشی را تا پنل دزدگیر انجام دهیم. سیم مگنت معمولاً دو رشته است و باید از مسیر امن و دور از لولا یا محلهای آسیبپذیر عبور داده شود. بهتر است سیم داخل داکت یا زیر گچ قرار گیرد تا ظاهر نصب نیز حرفهایتر شود. سر سیمها باید کاملاً لخت شده و با ترمینالهای پنل اتصال محکم برقرار شود. استفاده از سیم استاندارد از بروز نویز یا قطعی جلوگیری میکند.

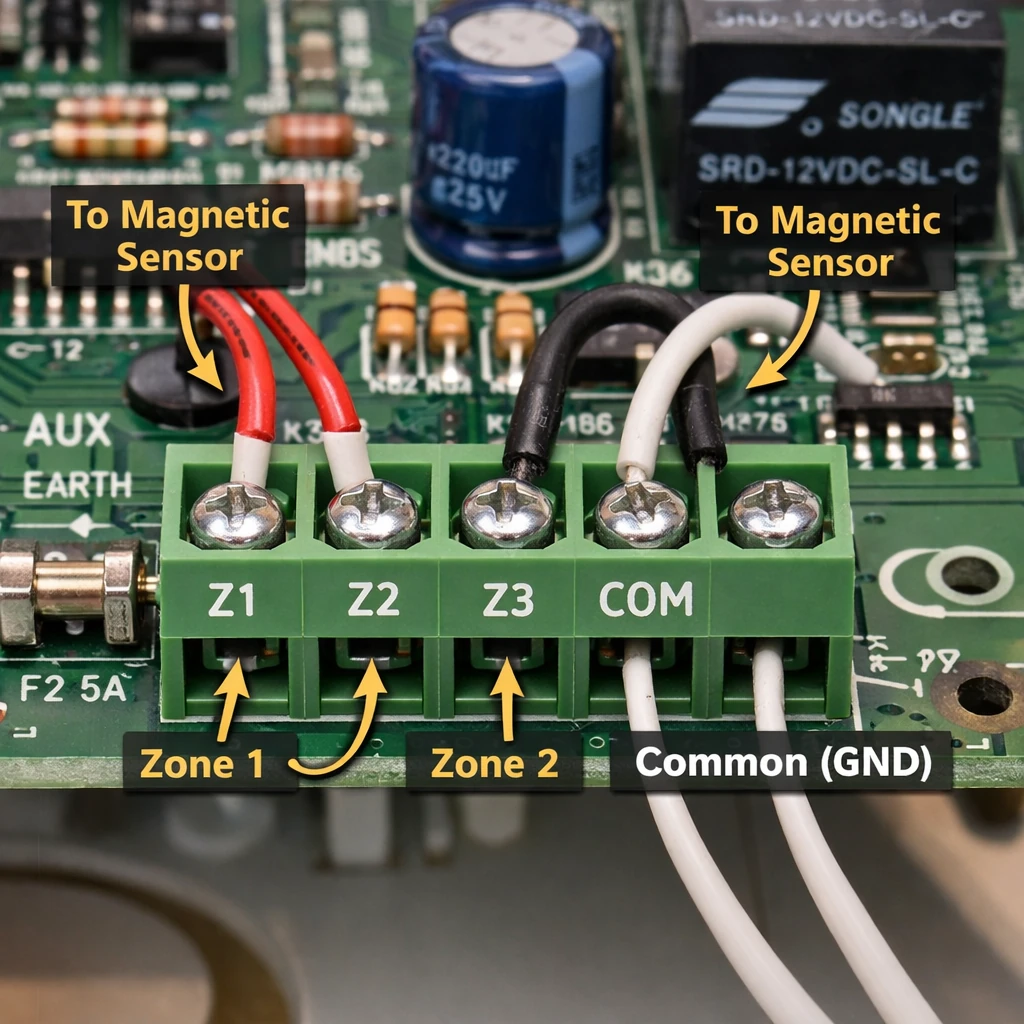

در پنل دزدگیر باید سیم دو رشتهای مگنت را به ترمینالهای زون مورد نظر وصل کرد. اگر زون از نوع NC است باید سنسور مستقیماً به ورودی زون متصل شود. در برخی پنلها نیاز است مقاومت پایانی در مدار قرار گیرد. پس از اتصال کامل باید دزدگیر را فعال کرد و عملکرد زون را تست نمود. اتصال صحیح باعث میشود زون فقط هنگام باز شدن درب تحریک شود.
بعد از نصب باید عملکرد مگنت را تست و در صورت نیاز عیبیابی کنیم. این مرحله بسیار مهم است چون بسیاری از خطاها مانند تحریک کاذب، عدم اعلام هشدار یا قطع مدار در همین مرحله مشخص میشود. تست درست باعث میشود مطمئن شویم سنسور کاملاً در موقعیت درست قرار گرفته و سیمکشی مشکلی ندارد.
برای تست کافی است دزدگیر را در حالت تست زون قرار دهید و چندبار درب را باز و بسته کنید. اگر مگنت درست نصب شده باشد، در لحظه باز شدن درب زون به حالت هشدار تغییر میکند. باید مطمئن شوید هیچ تاخیری در عملکرد وجود ندارد. اگر مدار گاهی عمل نکند ممکن است فاصله زیاد باشد و باید تنظیم شود.
گاهی ممکن است زون بدون باز شدن درب تحریک شود. این مشکل معمولاً به دلیل قطع و وصل سیم یا میدان مغناطیسی ضعیف است. در چنین حالتی باید سیمکشی بررسی شود و اتصالات محکم شوند. اگر مگنت روی سطح فلزی نصب شده باید نوع مخصوص فلز استفاده شود چون میدان مغناطیسی تضعیف میشود.
اگر میخواهید دقت مگنت بیشتر شود میتوانید فاصله نصب را کاهش دهید یا از مگنت قویتر استفاده کنید. همچنین میتوان سیمکشی را با کابل شیلددار انجام داد تا نویز محیطی تأثیر نگذارد. رعایت اصول نصب باعث میشود سنسور سالها بدون اختلال عمل کند.
مگنت دزدگیر یکی از مهمترین بخشهای سیستم حفاظتی است و نصب درست آن باعث عملکرد دقیق و بدون خطا میشود. برای نصب صحیح باید محل مناسب انتخاب شود، نوع مگنت درست انتخاب شود و سیمکشی مطابق استاندارد انجام گیرد. همچنین تست عملکرد و رفع خطاهای احتمالی پس از نصب اهمیت زیادی دارد. با رعایت این مراحل میتوان مطمئن بود دزدگیر در زمان باز شدن درب یا پنجره به درستی هشدار میدهد.
چگونه مگنت دزدگیر را به پنل وصل کنیم؟
سیم دو رشته مگنت را به ورودی زون NC در پنل متصل میکنیم و سپس عملکرد آن را تست میکنیم.
آیا مگنت روی همه دربها نصب میشود؟
بله اما نوع مگنت باید متناسب با نوع درب (چوبی، فلزی، UPVC) انتخاب شود.
چرا بعد از نصب مگنت زون خطا میدهد؟
فاصله زیاد، سیمکشی ضعیف یا نوع نامناسب مگنت میتواند باعث خطا شود.
چقدر فاصله بین مگنت و آهنربا باید باشد؟
معمولاً کمتر از یک سانتیمتر تا میدان مغناطیسی به اندازه کافی قوی باشد.
